Accessoires de Mesure d'Émission CEM :

RSIL, AN et ISN

Pour réaliser des mesures d'émission CEM fiables, reproductibles et conformes, l'utilisation d'accessoires de couplage normalisés est fondamentale. Ces réseaux spécifiques (RSIL, AN, ISN) sont le lien critique entre votre Équipement Sous Test (EST) et le récepteur de mesure.

Découvrez la fonction, la terminologie et les gammes de produits que nous proposons.


L'Impératif de la Mesure d'Émission Conduite

Le Problème de l'Impédance Réseau

Les émissions conduites sont les bruits électromagnétiques générés par l'EST qui se propagent le long des câbles (lignes d'alimentation ou de communication). Si l'on mesurait directement le bruit sur le réseau électrique (prise murale), les résultats seraient erratiques. L'impédance de la source (le réseau électrique) n'est jamais stable, elle dépend de tout ce qui est branché à proximité.

La Solution : La Stabilisation

C'est là qu'interviennent les réseaux de couplage. Leur fonction principale est double :

  1. Isoler l'EST des perturbations du réseau électrique externe.
  2. Fournir une impédance standardisée et définie à l'EST (généralement 50 Ω dans la bande de mesure 9 kHz à 30 MHz), garantissant ainsi la reproductibilité des mesures, quel que soit le lieu d'essai.


Terminologie et Applications des Réseaux de Couplage

Les accessoires de couplage se distinguent principalement par le type de ligne sur laquelle ils sont appliqués :

1

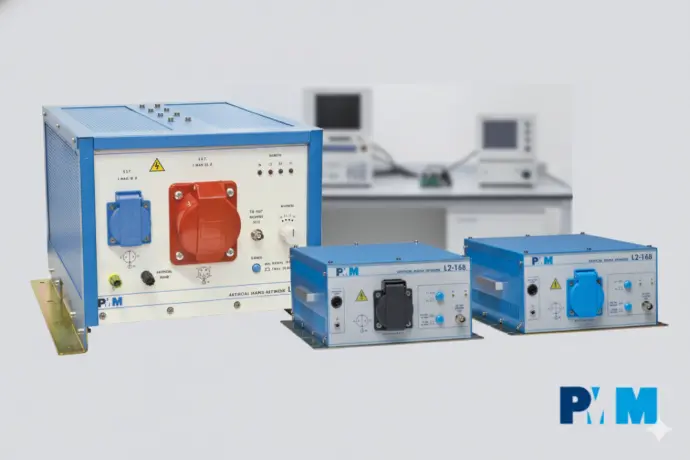

RSIL (LISN) - Réseau Stabilisateur d'Impédance de Ligne

Le RSIL (ou LISN pour Line Impedance Stabilization Network) est l'accessoire le plus couramment utilisé.

  • Application : Mesures d'émissions conduites sur les lignes d'alimentation (secteur AC ou DC).
  • Fonctionnement : Il se compose d'un réseau inductif (souvent 50 µH) et capacitif qui assure que l'impédance vue par l'EST est conforme aux exigences normatives (ex: CISPR 16).
  • Types de Produits : Nous proposons une gamme complète incluant :
    • RSIL Monophasés : Pour les équipements branchés sur une seule phase.
    • RSIL Triphasés : Essentiels pour les équipements industriels, avec des modèles supportant de forts courants (jusqu'à plusieurs centaines d'ampères).
    • RSIL DC : Pour les alimentations spécifiques (automobile, batteries).

2

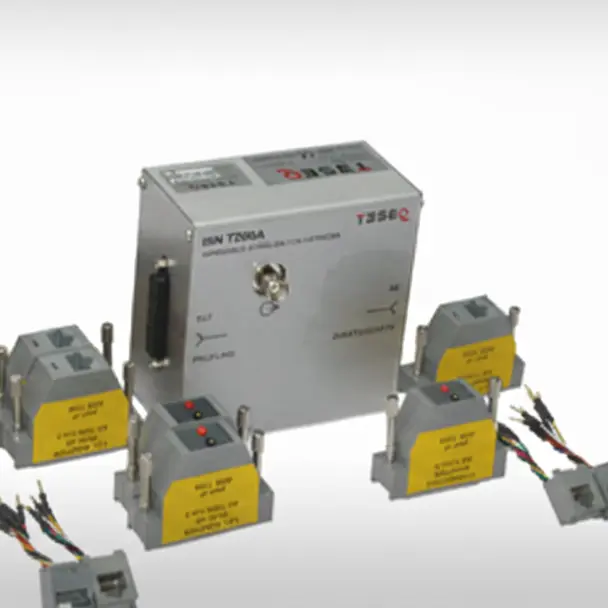

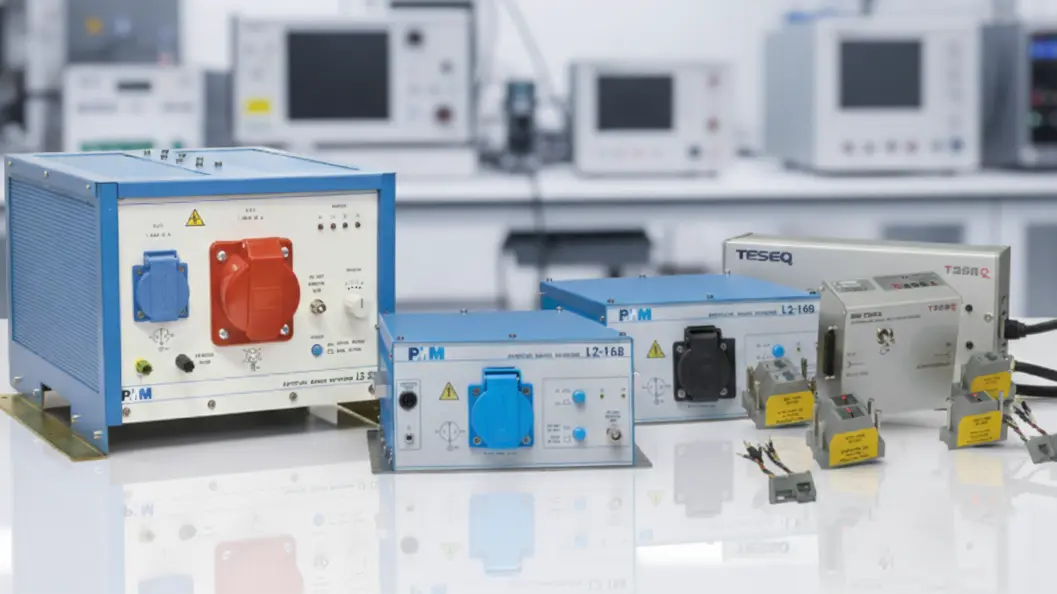

ISN - Réseau de Stabilisation d'Impédance d'Interface

Le ISN (Impedance Stabilization Network) est spécifiquement conçu pour les lignes de télécommunication et de données.

  • Application : Mesures d'émissions conduites sur les ports d'interface (ex: Ethernet, lignes téléphoniques, bus de données comme CAN, LIN, etc.).
  • Fonctionnement : Il simule l'impédance du réseau de communication réel et permet d'isoler et de mesurer séparément les bruits en mode commun et en mode différentiel sur ces câbles.
  • Conformité : Ces réseaux sont cruciaux pour les tests des équipements de technologie de l'information (ITE) selon les normes CISPR 22/32.

3

AN (Artificial Network)

Le terme AN (Artificial Network) est souvent utilisé comme terme générique pour désigner les RSIL ou peut faire référence à des réseaux de couplage utilisés dans des normes plus anciennes ou spécifiques (comme certaines spécifications militaires ou aéronautiques) pour la mesure des courants de mode commun.

Sélectionner votre Accessoire : Critères Essentiels

Le choix de l'accessoire adéquat est primordial. Nos experts vous guident en tenant compte des critères suivants :

Critères


Bande de Fréquence


Courant Nominal


Tension


RSIL

Lignes d'alimentation

Généralement 9 kHz à 30 MHz.


Doit supporter le courant maximum de l'EST (ex: 16A, 32A, 100A).


AC ou DC (et le niveau de tension maximum).


ISN

Lignes d'interface

Varie selon le type de ligne testée (ex: 150 kHz à 30 MHz).


Déterminé par le standard de communication (ex: Catégorie 5, ISDN).


Dépend de la tension de ligne de communication.


Nombre de Lignes


Norme Cible


Monophasé (2 ou 3 lignes), Triphasé (4 ou 5 lignes).


CISPR 16, CISPR 17, Mil-Std 461, DO-160, etc.


Dépend du nombre de paires dans le câble de données.


CISPR 22/32, ITU-T, etc.
